Elettro Chuck magnetico permanente 50*50mm Palo per la macchina del tornio

Tabella magnetica del supporto dell'elettro di Chuck For Lathe Drill Milling macchina magnetica permanente di CNC





Disegno magnetico di Permanet Chuck







Che cosa è elettro mandrino magnetico permanente?



L'elettro tavola magnetica permanente è ampiamente usata in tornio, nella fresatrice, in alesatrice, in macchina per la frantumazione, nel mandrino del telefono cellulare, in affluenza elaboranti ecc., facendo uso dell'elaborazione globale, l'interno senza parti mobili, con ad alta resistenza e l'alta rigidità, può incontrare tutti i tipi di colpo della macchina e di vari tipi parti di aspirazioni d'elaborazione, forti e perfette di alta precisione, la forza magnetica massima fino a 16kgf/cm2.



Rispetto al morsetto tradizionale, il mandrino a magnete permanente elimina il bisogno della vite, lastra e l'altro dispositivo, il pezzo da lavorare è facile da installare, raggiungere un'elaborazione parteggiata 5 di pressione, elaborazione batch rapida per migliorare l'efficienza di produzione. Con l'uso del blocco magnetico elastico, la deformazione del pezzo da lavorare può afferrare facilmente l'elaborazione e la forza dell'adsorbimento è uniforme, non farà la deformazione di sforzo del pezzo da lavorare.











Chuck Technical Parameter magnetico



Numeri	Modello	Larghezza (millimetro)	Lunghezza (millimetri)	Altezza (millimetro)	Dimensione di Palo (millimetri)	Numero di Palo (pc)	Peso (chilogrammi)
1	QEPM 50-2434	240	340	58	50	12	40
2	QEPM50-2449	240	490	58	50	18	50
3	QEPM 50-2464	240	640	58	50	24	70
4	QEPM 50-2479	240	790	58	50	30	90
5	QEPM 50-2494	240	940	68	50	36	120
6	QEPM50-24109	240	1090	68	50	42	140
7	QEPM 50-3034	300	340	58	50	16	50
8	QEPM 50-3049	300	490	58	50	24	70
9	QEPM 50-3064	300	640	58	50	32	90
10	QEPM 50-3079	300	790	58	50	40	110
11	QEPM 50-3094	300	940	68	50	48	150
12	QEPM50-30109	300	1090	68	50	56	1/0
13	QEPM 50-3634	360	340	58	50	20	60
14	QEPM 50-3649	360	490	58	50	30	80
15	QEPM 50-3664	360	640	58	50	40	110
16	QEPM50-3679	360	790	58	50	50	130
17	QEPM 50-3694	360	940	68	50	60	170
18	QEPM50-36109	360	1090	68	50	70	200
19	QEPM 50-4234	420	340	58	50	24	70
20	QEPM 50-4249	420	490	58	50	36	95
21	QEPM 50-4264	420	640	58	50	48	120
22	QEPM50-4279	420	790	58	50	60	150
23	QEPM 50-4294	420	940	68	50	72	200
24	QEPM50-42109	420	1090	68	50	84	230
25	QEPM 50-4834	480	340	58	50	28	80
26	QEPM 50-4849	480	490	58	50	42	90
27	QEPM 50-4864	480	640	58	50	56	120
28	QEPM 50-4879	480	790	58	50	70	1O
29	QEPM 50-4894	480	940	68	50	84	170
30	QEPM50-48109	480	1090	68	50	98	190





Vantaggi di Chuck magnetico





1. Forte forza magnetica, lavorare di alta precisione

L'aspirazione massima 13-16kg della Tabella/² di cm, è circa 2 volte il pollone magnetico ordinario assicurarsi che il dispositivo del pezzo in lavorazione non sia un chiaro spostamento, dovuto il processo d'elaborazione non richiede l'alimentazione elettrica, così questo prodotto non esiste deformazione termica, efficacemente garantisce l'accuratezza d'elaborazione.



2. Protezione economizzatrice d'energia e dell'ambiente di forte sicurezza,

Il pollone di centro di lavorazione nel corso del lavoro non richiede l'elettricità, non conta sui pezzi in lavorazione a magnete permanente di aspirazione di aspirazione, per evitare il sistema elettromagnetico nell'interruzione di corrente improvvisa ed il danneggiamento della perdita magnetica del pezzo in lavorazione e del rischio di cad dal pezzo in lavorazione. Come il pollone a magnete permanente soltanto nel processo di smagnetizzazione e di magnetizzazione entro 1-2 secondi dell'uso di elettricità, lavoro senza l'uso di qualsiasi energia e produrre forza sicura, forte ed efficiente, sia economica che rispettosa dell'ambiente.

Questo nuovo tipo di disco del centro di lavorazione di CNC nel potere istantaneo dopo il magnete permanente può essere pezzo in lavorazione indurito che posiziona l'elaborazione, l'applicazione della corrente inversa, voi può non demolire il pezzo in lavorazione rimosso, sicuro ed economizzatore d'energia, facile da operare, aumento di temperatura e cambiamento, elaboranti il livello di accuratezza.

Appoggio importante. Nella teoria, l'unità del dispositivo a magnete permanente che preme una forza di 150 KN, ben maggior della forza di taglio, anche la superficie irregolare della pelliccia, ma anche sicuro di succhiare, anche se la qualità di macinatura del pezzo in lavorazione indurito indurito 52 HRC, lo stesso lavoro normale della latta.





3. Comprima il costo, nessun costo di mantenimento.

Fenomeno di perdita dei flussi magnetici. Il dispositivo a magnete permanente elettromagnetico nell'aspirazione che preme il processo, ma là è forza magnetica sulla superficie del dispositivo, l'altra superficie non esiste fenomeno di perdita dei flussi magnetici, non solo lo strumento senza alcun effetto e rimuove il pezzo in lavorazione, il dispositivo ed il pezzo in lavorazione non esisterà manutenzione, Poiché il sistema ha un elettro dispositivo meccanico interno di smagnetizzazione, il pezzo in lavorazione ed il dispositivo può essere demagnetizzato automaticamente.



4. Di facile impiego.

Il vantaggio del dispositivo a magnete permanente è che il pezzo in lavorazione che posiziona e che preme è molto conveniente, non ha bisogno dell'operazione ingombrante e gravosa della manodopera. Allo stesso tempo, perché la forza di aspirazione è soltanto in fondo al pezzo in lavorazione, il pezzo in lavorazione non deve utilizzare il piatto di pressione che preme, per evitare la forza di pressione causata dalla deformazione e dai graffi del pezzo in lavorazione. Il dispositivo a magnete permanente può realizzare l'adeguamento automatico del pezzo in lavorazione. Allo stesso tempo, può realizzare la macchina utensile senza vibrazione che taglia, macinazione, macinante ecc, che può prolungare il tempo di impiego della macchina.

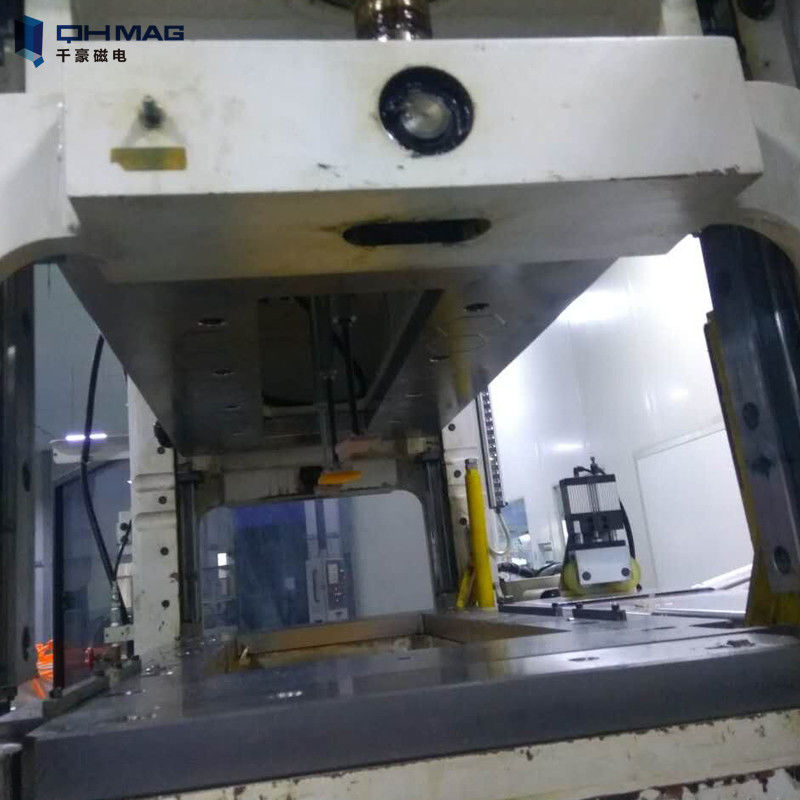

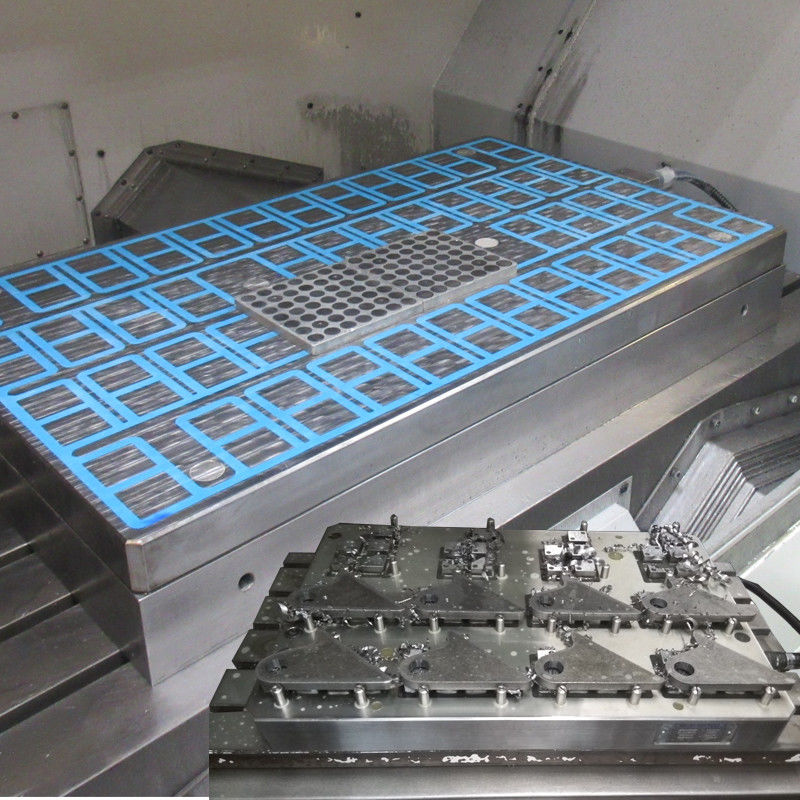

Casi di applicazione
